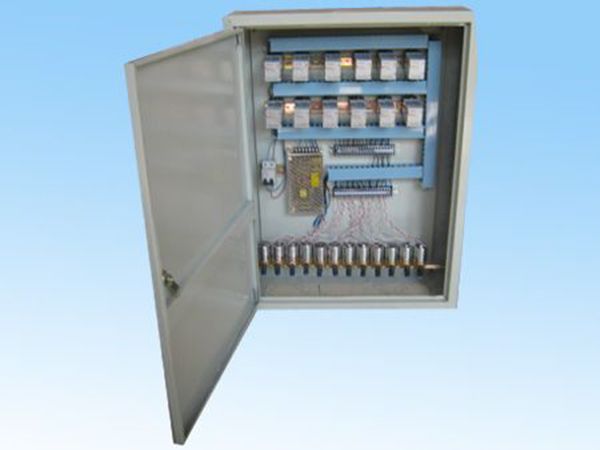

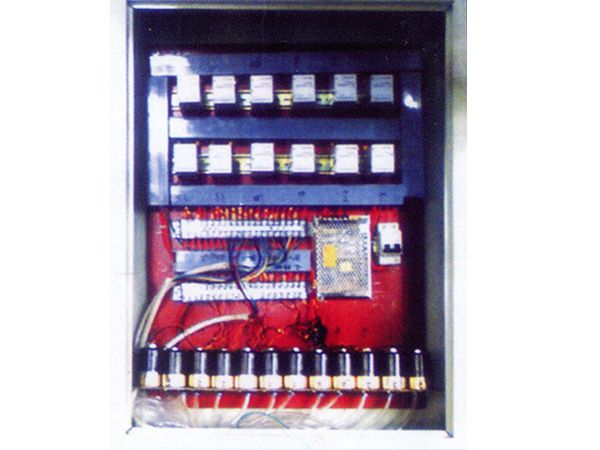

气动泵控制箱


气动泵控制箱

产品用途:用于气动输浆泵自动控制

工作原理:每台圆网印花机配置一台电气自动控制箱、通过24V直流电将信号传给控制箱,通过电子元件将信号放大,控制各泵的电磁阀,使泵工作或停止。实现自动控制,无需人工操作。


安装与保养

  安装时须立式安装,用螺栓将泵固定牢固。每台泵安装一个油雾器,一个球阀,接通气源。进浆管用钢丝管,出浆管用橡胶管或软管。泵的正确使用与保养可以延长使用寿命。每个班工作完毕后在清洗泵外部的同时把进浆管通入清水,开启泵把泵内余浆打出,防止在泵内凝结。

  经常检查油雾器是否有机油。气马达的润滑是靠压缩空气通过油雾器,调节油雾器进油螺钉,使进油量适当。输送的浆料要过滤,细小的杂质会磨损泵的活塞和缸体。

  泵的自动控制是用在非人工操作控制液面达到规定位置,液面与液位探杆接触或分离并向电器控制箱发出信号,信号被电控线路板放大后送到电磁阀,使其开启或关闭输浆泵,实现自动控制,勿需人工操作。


2018-1-19 本文被阅读 2114 次
